Motomanų Diskusijos » Tuning/Custom » Projektas ateinantiems sezonams "Geležinis Vilkas"

| 2005-06-20 mindazzz | 28/11714 žinut.





Kuvaldaliotas
2200cc *******
Avataras
#1

Projektas ateinantiems sezonams "Geležinis Vilkas"

Seniai jau galvoj buvo mintis susikonstruot kažką "savo", ir tik dabar atsirado daugiau laiko visą dėmesį tam skirti. Kažkieno (nepykit, nepamenu jau) aprašinėsiu visą motociklo gamybą (gal kam pasirodys įdomu?), taippat lauksiu jūsų pasiūlymų ar patarimų vienais ar kitais klausimai, kad nereiktų kurt atskitų temų.

Taigi projekto esmė: "Geležinį vilką" primenantis custom motociklas. Toks pavadinimas kilo su draugu garažė paišant eskizus :D Išvaizda jis primins tą Gediminui prisisapnavusią būtybę :)

Motociklo bazė - K-750 variklis. Pasirinkau dėl to, kad turi pakankamai sukimo momento (nors ir bijo apsukų), yra žymiai ilgaamžiškesnis nei Dneprai, ir dar dėl to, kad šito variklio dalių pas mane pilnas garažas (anksčiau tokį aparatą, tik originalų, su lopšiu turėjau). Dėti kokį japonišką variklį man būtų per didelė prabanga.. :-/

Rėmas - rankų darbo, pagamintas iš kampuoto keturkampio vamzdžio

Sparnai: "Žvynuoti", primenantys šarvus

Bakas: rankų darbo, iš viršaus - karsto formos, šešiakampis (padarius vertikalų pjūvį iš priekio). Greičiausiai bus irgi "žvynuotas", bet bijau kad ir taip bus labai sunkus.

Ratai: priekinis 18 colių, su apipjaustyta uralo stebule, vietoj stipinų - rombai. Padanga apie 130 pločio. Galinis 16 colių, tie patys rombai, apie 180 pločio.

Priekinės šakės: greičiausiai nuo IŽ planeta Sport, prailgintos

Išdažymas: matinė juoda spalva, kaikur paliksiu chromo (kontrastui), dar mąstau dėl aerografijos, bet kadangi šitam projektui nežadu išleist per daug pinigų, tai turbūt apsieisiu ir be jos)

Kolkas tiek. Vėliau įmesiu kompiuteriu ir ranka darytus eskizus. Kolkas neapsisprendžiau tik dėl galinės rėmo dalies, bet manau kasnors čia pasiūlys kokią originalią mintį :)
2005 Birželio 20 00:11
Gatvinis
250cc **
Avataras
#2

Is tavo apibudinimo sprendziu, kad turetu grazus moto gaytis :) Tad kantrybes ir sekmes gamyboje, lauksim rezultatu (h)
2005 Birželio 20 00:18
Kuvaldaliotas
2200cc *******
Avataras
#3

Niekada piešt normaliai nemokėjau, bet manau iš šios makalionės mintį pagausit.. Dar trūksta daugumos detaliu smulkių, bet jų net nepiešiau - per daug žaidimo. Duslintuvai irgi vėliau bus :)

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2005 Birželio 20 01:38

25cc *
#4

O koki prieki darysit? Na kur žibintai. Manau gerai turėtu atrodyti vilko galva,ar kas panašaus,o žibintai butu akys...
2005 Birželio 20 02:15
Pašėlęs
1200cc ******
Avataras
#5

Valstybinis numeris Labai svarbiai pavaizduotas :-] O mano nuomone, tai variklis labai jau ten laisvai įtaisytas (na bet gal čia tik piešinėlyje). Be to labai gražiai atrodo rankenos. Jei taip išeis iš tikro padaryt -turėtų būt labai įdomus aparatas ;)
2005 Birželio 20 07:58 Gimę skraidyti mašinomis nevažinėja.
Auksaburnis
1100cc *****
Avataras
#6

Mindazzz,per daug nesigylink i projekta,kiek patirtis rodo vistiek daug kas keisis proceso metu,nes kai naujokai suplanuoja ant popieriaus,paskui praktikoj kai kas nesigauna,tad automatiskai keiciasi projektas.Buna kad ir financiskai geriau daryti kai ka kitaip nei projekte,tad sekmes,gera laiko praleidima susigalvojai (+)
2005 Birželio 20 10:01 Mune
Kuvaldaliotas
2200cc *******
Avataras
#7

Talkee: variklį per mažą nupiešiau, todėl taip ir atrodo. Ertmės užsipildys tokiais dalykais kaip oro filtras, babina ir panašiai, taigi realybės geriau turėtų atrodyt.

Mune23: teisingai sakai, todėl aš iškart ir nesuplanavau smulkiu detalių. Sparnai, bakas ir rėmas - šitie dalykai nelabai keisis, todėl juos jau konkrečiai piešiaiu ir apgalvojau, kaip daryt
2005 Birželio 20 10:41
Classic'as
600cc ****
Avataras
#8

Hmzz..Šiaip žūrint atrodo viskas normaliai,bet man labiau prie širdies būtų trumpas galinis sparnas :G
2005 Birželio 20 15:44
Classic'as
600cc ****
Avataras
#9

Vat šitas man visai nieko toks tikras "Geležinis vilkas" :) Yra kelios dalys kurias norėčiau pakeisti,bet šiaip viskas (y)

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2005 Birželio 20 18:10
Auksarankis
400cc ***
#10

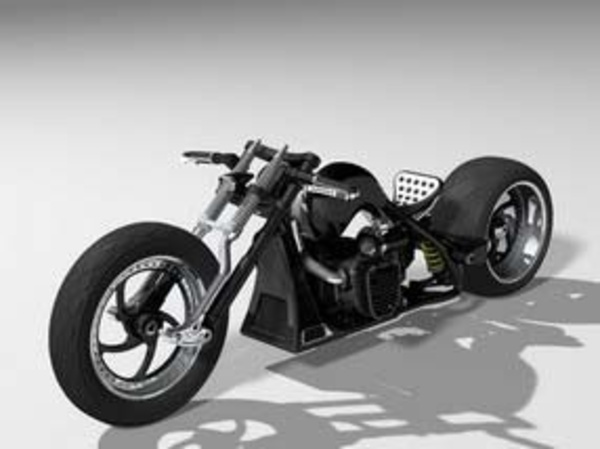

MINDAS siunčiu tau paveiksliuką, galima būtų ką nors pritaikyti ir tavo kūriniui. Jei norėsi daugiau šito modelio eskizų, galėsiu atsiūsti į privatą.

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2005 Birželio 20 20:15
Pašėlęs
1200cc ******
Avataras
#11

Antrąjam, mano nuomone, nemažai finansų turėt reikia, o pirmasis atrodo labai masyvus ir nejudrus. Bet iš pirmojo tai įdomus kojelės ir duslintuvo "projektas".
Klausimas: Kokia bakelio, esančio prie galinio sparno (kalbu apie pirmąjį motociklą) paskirtis?
2005 Birželio 20 22:22 Gimę skraidyti mašinomis nevažinėja.
Classic'as
600cc ****
Avataras
#12

Talkee: Oro filtras :)
Yamahaxxx:tavo foto ir (y) sėdynė,galinė pakaba ir ratas taip pat (y) ,tik va bakas truputi kosminis :-)
2005 Birželio 20 23:01
Kuvaldaliotas
2200cc *******
Avataras
#13

Dėkui Yoshimura ir yamahaxxx, bet bendra išvaizda jau mano daugmaž apgalvota :) Pirmasis variantas patiko tik dėl vieno dalyko: M-72 galinės rėmo dalies ir amortizatorių. Mąsčiau ir aš tokius gale statyt, tik juos beveik neįmanoma rast :( O dėl antrojo varianto, tai man reikia motociklo, su kuriuo galėčiau važinėt, bet ne ant podiumo statyt :) Nors, tiesą pasakius, keletas įdomesnių ir pratiškesnių sprendimų yra.. :)
2005 Birželio 21 00:07
Narys
125cc **
#14

Sprendziant is patirties tai tau prireiks labai daug pinigu jeigu nori gero visapusio efekto...SEKMES
2005 Birželio 21 01:22
Kuvaldaliotas
2200cc *******
Avataras
#15

Citata:
Cituoju: karoliukas
Sprendziant is patirties tai tau prireiks labai daug pinigu jeigu nori gero visapusio efekto...SEKMES

Na kaip čia pasakius "labai daug pinigų"... Variklio korpusą jau turiu nuo senų laikų, yra ir visi vožtuvai, 4 cilindrai ir 4 galvos, dėžę ir stūmoklius su žiedais žinau kur nebrangiai gaut. Rėmo gamybai reiks tik vamzdžio gaut. Bakui tik skardos. Sparnams irgi. Kainuos nebent išfrezuot šakėm trikampius, vairo štokus ir dar porą detalių. Ratus irgi pats gaminsiu. Manau jog galutinė kaina su dokais ir išdažymu tikrai neviršys 800-1000lt
2005 Birželio 21 10:39
Narys
125cc **
#16

patikek virsys as savo monstra darydamas jau virsyjau 4000lt ir dar iki pilnos laimes 500lt (zinoma as pirkau urala su dokais 600lt kainavo) tavo 800-1000 kaip minimum sueis nes jei darysi diskinius stabdzius normalias rankenas pakojas ir dar daug kas atrodytu graziai kainos ,ykas stipriai
2005 Birželio 21 11:55
Kuvaldaliotas
2200cc *******
Avataras
#17

Citata:
Cituoju: 3brolis
patikek virsys as savo monstra darydamas jau virsyjau 4000lt ir dar iki pilnos laimes 500lt (zinoma as pirkau urala su dokais 600lt kainavo) tavo 800-1000 kaip minimum sueis nes jei darysi diskinius stabdzius normalias rankenas pakojas ir dar daug kas atrodytu graziai kainos ,ykas stipriai

Na matai, jei labai skubėsiu, tai turbūt ir vešiu į pirmas pasitaikiusias gamyklas kad visokias rankenėles ar pakojus pagamintų. Tai tada tikrai virš 1000 gausis. Tik esmė tame, kad aš neskubu jo kuo greičiau pasigamint. Kartais gi pasitaiko kokių geresnių ir pigesnių variantų (dažniausiai jie pasitaiko netyčia), tai tokias progas ir stengsiuos išnaudot. Nelabai man turi reikšmės, ar aš jį per 3 metus, ar per 3 savaites pagaminsiu - kasdieniam važinėjimui 2 kitus motociklus turiu :)

Taigi visi tokie dalykai kaip diskiniai stabdžiai ar tekintos rankenėlės palauks, o jei nerasiu, tai darysiu pats iš to, kas yra :)
2005 Birželio 21 12:15
Narys
125cc **
#18

tai aisku jei gamykloj uzsakinesi tai 1000lt tau vien priekinio stabdzio suportas japonas kainuos( nu kaip supratau jis palauks ) ir dar daugiau , as paprastu daliu ieskojau apie 06metu kiekvienos ,o srotu kainos yra kosmines , jei darai custom siaip sekmes ieskant tekintoju (jei ne pats darai) nes rimti ir tai is brezinio tik treciam kartui pataiko ir tt ir panasiai kartais spjauni ir nuperki is sroto sumokedamas 150lt kur galejo atsistot 20lt ir tt
svarbiausia nepasiduok !!
2005 Birželio 21 12:27
Narys
50cc *
#19

Mindazai yra m-72 remas papigiai(su reduktorium ir amortikais), ilgintas
kaip tik tavo zverui, net nereik kazko labai jau galvot
2005 Birželio 22 10:10
Kuvaldaliotas
2200cc *******
Avataras
#20

Citata:
Cituoju: Siap durnelis
Mindazai yra m-72 remas papigiai(su reduktorium ir amortikais), ilgintas
kaip tik tavo zverui, net nereik kazko labai jau galvot

Kiek jeigu tiksliau? Man pačiam gal ir nelabai prireiks, bet vat draugas su kuriuo kartu konstruojam motus kaiptik ieško kažko panašaus (jam tik amortikų manau užtektų)
2005 Birželio 22 10:32
Narys
500cc ***
Avataras
#21

tu baka ir sparnus dazysi ar lakuosi kad butu matomas metalas?
jei dazysi tai turiu pasiulyma kaip tu galetum padaryt zvinus nedarant ju sunkiu is metalo? jei noresi isgirt parasyt
2005 Liepos 9 12:47
Kuvaldaliotas
2200cc *******
Avataras
#22

Citata:
Cituoju: Jaunuolis
tu baka ir sparnus dazysi ar lakuosi kad butu matomas metalas?
jei dazysi tai turiu pasiulyma kaip tu galetum padaryt zvinus nedarant ju sunkiu is metalo? jei noresi isgirt parasyt

Dažysiu vadinamu "powdercoatingu" (milteliais). Spalva - matinė juoda arba matinė metalinė-pilka. Na o ką ten dėl žvynų sumąstęs?
2005 Liepos 9 13:06
Asfaltinis
900cc *****
Avataras
#23

man toks stilius patinka...
2005 Liepos 9 13:49 Robertas
Narys
500cc ***
Avataras
#24

Sia vasara dirbu pas skulptoriu tai suzinojau pas ji ivairiausiu imantrybiu.
nezinau ar tau patiks. bet siulau baka daryti is dervu su pluostu. Sakiai kad neskubi tai ir siulau nes ten ilgas prcesa.

Tau reiktu nusilipddyti baka toks koks jis turetu buti jau gatavas su zvynais tik be angos kurui pilti ir kraneliui isukti nes juos veliau pluosta libdant metalinius nuo kito bako ilibdysi.

tada ta bako forma tepi vasku kag prie jo npriliptu forma (nebutinai specialiu nes mes naudojam grindini vaska jis zymiai pigesnis)

Ziuri kad butu kuo maziau arba visai nebutu konusu ant tavo sulibdyto bako kad uztektu dvieju negatyvo formu(tai ta forma i kurius vidu libdysi darva su pluostu) . jas reiks drebti is gibso nes tai geriausia medziaga formai. apie formu darymu daug kalbet galima bet jos greit pasidaro.

Jei tau gausis negatyvas is dvieju daliu mano manymu ju tiek ir turetu buti.
tai jas ir vel tapi vasku. o jau tada i vien ir i kita forma libdai audini su derva atsparesne heminiam poveikiui topplastoje ju yra visokiu ir isfasuoja p 5l ir 10l 1kg kaina10lt, audinio taip pat uz 1kg 10Lt.
esme tame gad formoje tokios duobutes kaip tavo zvynu lieka ir jas aplibdai darerva su pluostu min 3 sluoksnius. ir iklijuoji tas metalines dali kur pirma minejau.
tik vienas sunkus dalykas lieka po viso sito tavo bakas is dvieju daliu kurias reikia suklijuot. o tai sunkiausia.

visko tiksliai neaprasiau bet visas medziagas susipirkes turetum isleisti maziau kaip 100Lt priklausomai kokiais kiekiais pirksi. dirbant diena dienon uztektu savaites.
galesiu patikslint kiekviena procesa kaip daryt. ir parasyst tikslius medziagu pavadinimus ir kainas ir kur pirkt.
2005 Liepos 9 18:08
Enduro man'as
600cc ****
Avataras
#25

aij geriau mindazai paimk sena baką ir senų rusiškų monetų(geležas kad būtų) tada ir lipdai su kempu, vieną ant kitos kaip čerpes ant stogo (t)
2005 Liepos 9 18:49
Narys
125cc **
#26

Jaunuoli kur pirkt medziagas?
2005 Liepos 10 13:42
Narys
500cc ***
Avataras
#27

Medziagos. Pacia bako forma daryti ne is mikrofleksu o is statybinio glaisto knauf tikslus pavadinimas Rod Band. libdyti. nezinau tik jo kainos ir kokiais kiekiais parsiduoda. gipsas geriausia medziaga vienkartinei negatyvo formai o jis geriausias rusiskas o ne latviskas. jis parsiduoda vilniuje firmoj kuri vadinas "perpus", adresa susirasit jei labai noresit. jo 38kg maisas kainuoja 27Lt. is gipso taip pat galima padaryti ir ta pradini baka. reiktu gibsa drozineti.

jei kam idomu tai rasykit tikslius klausimus nes cia daug rasymo!
2005 Liepos 16 23:16
Narys
125cc **
#28

Kur perki epoksidke ir kokios kaino?
2005 Liepos 17 10:13
Narys
500cc ***
Avataras
#29

topplastoje cia
Liudvinavo g. 1,
LT-02242 Vilnius
Lietuva
1l 10lt taip ir pluosto 1kg 10lt. paziurek tinklapi topplasta.lt
2005 Liepos 17 15:48
