Motomanų Diskusijos » Projektai » Peugeot Trekker - non standard

| 2013-04-23 Loginanda | 6/6364 žinut.





Endūrinis balerinas
800cc *****
Avataras
#1

Peugeot Trekker - non standard

Sveiki gyvi Motomanai.

Kaip jums sekasi? :)

Aš pagaliau vėl sugryžau prie motociklų (motorolerių kolkas) ir nusprendžiau padaryti nedidelį, bet visgi projektuką.

Pirmiausia buvo nupirktas leisgyvis Peugeot Trekker 50cc. Sutampius ir pastačius ant kojų pora savaičių važinėjau į darbą.

Planas:
Variklis
Rėmas
Apdaila

Pirmiausia pradėta nuo variklio, iš orginalo liko tik blokas:

Grupė: Airsal T6 Racing 70cc
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.

Alkūninis velenas - švaistiklis - Top Racing (kad atlaikytų aukštus sūkius, bei didesnę 70cc apkrovą)
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.

Įsiurbimo sistema: Naraku Big Valve V.2
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.

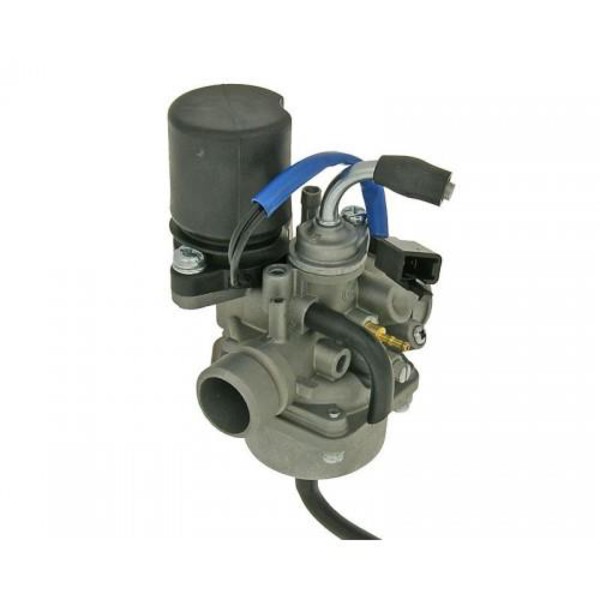

Karbiuratorius - Dellorto PHBG19 replica
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.

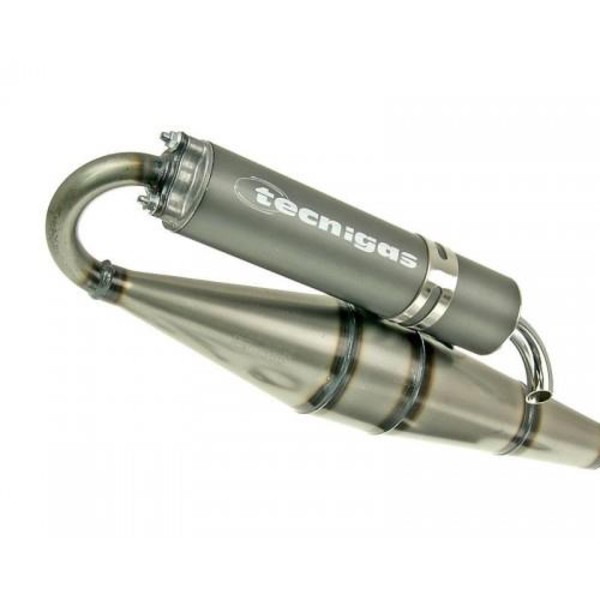

Išmetimo sistema: Tecnigas Next-R
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.

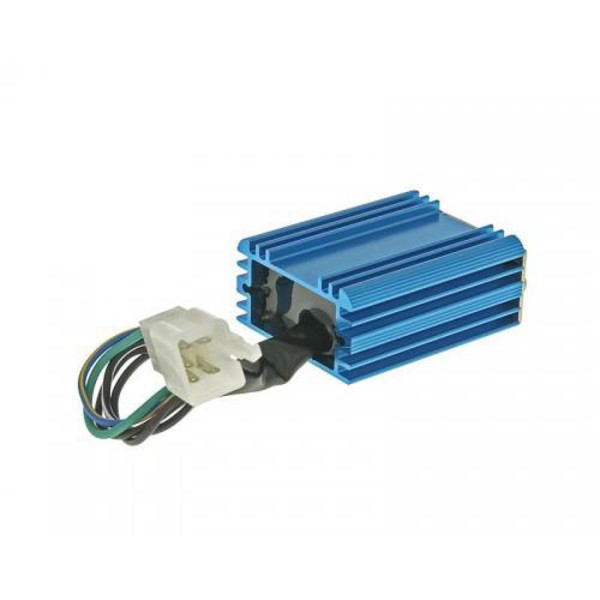

CDI: Naraku (road illegal)
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.

Oro filtras - free flow

Viskas sudėta per gerą pusdienį universiteto patalpose.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.


Automatinė tepimo sistema atjungta, benzinas maišomas su tepalu bake.

Kolkas sunkiai sekasi sureguliuoti karbiuratorių:

Pagrindinis žikleris - #81
Laisvu apsuku žikleris - #45
Veikia tik su orgnaliu filtru, bet nuo žemų netraukia.

Pagrindinis žikleris - #100
Laisvu apsuku žikleris - #45
Dirba su sport filtru, bet nuo žemų apsisukimų netraukia

Toliau laukiu:
Pagrindinis žikleris - #100
Laisvu apsuku žikleris - #55
........

Taipogi užsakyta:
Kevlarinis diržas
Variatorius
Sankaba
In-line kranelis (prieš tai svovėjo vakuminis)

Rėmas ir apdaila bus pradėti modifikuoti greičiausiai po sesijos, o tai reikia ir mokslų neužmiršti.

Vėliau pasiimsiu padoresnią petelnę ir padarysiu nuotraukų, nors nelabai dar yra ka daryt.
Kolkas tiek tam kartui.

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Balandžio 23 09:40 redagavo Loginanda 2013 balandžio 23 06:55 Mechanikos inžinierius

- Produkto dizainas
- Industrinis dizainas
- 3D modeliavimas
- Brėžiniai gamybai
Narys
500cc ***
Avataras
#2

Pabandyk susireguliuoti su lambda sensorium :) parsisiusk programele i laptopa SOUNDCARD OSZILLOSCOPE junk sensoriu per mikrofono ivesti ir stebek voltaza google susirask kiek voltu turetu buti prie idealaus misinio. Gal pavyks.
Arba gal net uztektu paprasto testerio kuri rodo votaza ir prie jo jungti lambda.


Va radau cia kazka panasau :)
http://en.wikipedia.org/wiki/Oxygen_sensor
2013 Balandžio 23 10:32 redagavo Beghemas 2013 balandžio 23 07:37
Endūrinis balerinas
800cc *****
Avataras
#3

Citata:
Originally posted by Beghemas
Pabandyk susireguliuoti su lambda sensorium :) parsisiusk programele i laptopa SOUNDCARD OSZILLOSCOPE junk sensoriu per mikrofono ivesti ir stebek voltaza google susirask kiek voltu turetu buti prie idealaus misinio. Gal pavyks.
Arba gal net uztektu paprasto testerio kuri rodo votaza ir prie jo jungti lambda.

Va radau cia kazka panasau :)
http://en.wikipedia.org/wiki/Oxygen_sensor

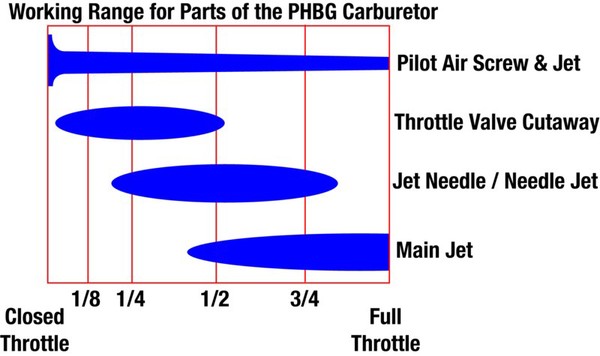

Reguliuodamas karba vadovaujiesi šia lentele:
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.


Ko pasekoje greičiausiai #45 pilot jet yra per mažas sportiniai komplektacijai
2013 Balandžio 23 12:02 Mechanikos inžinierius

- Produkto dizainas
- Industrinis dizainas
- 3D modeliavimas
- Brėžiniai gamybai
Endūrinis balerinas
800cc *****
Avataras
#4

Dabar jau visiskai pasimeciau, pakeiciau N zikleriu ir vistiek nedirba.... Nujauciu keisiu karba.....
2013 Balandžio 24 16:27 Mechanikos inžinierius

- Produkto dizainas
- Industrinis dizainas
- 3D modeliavimas
- Brėžiniai gamybai
Krapštukas
600cc ****
Avataras
#5   +1

Karbiuratorius - Dellorto PHBG19 replica

Nepatinka man tas zodis "replica"... :V
2013 Balandžio 24 16:41
Endūrinis balerinas
800cc *****
Avataras
#6

Man irgi. Siandien padariau keleta testu, siusiu atgal pardavejui, kazkas su juo negerai.

Siandien nupirktas Dellorto 21mm PHBG ne replica, laukiu atkeliaujant. Tikiuos veiks!
2013 Balandžio 24 21:02 Mechanikos inžinierius

- Produkto dizainas
- Industrinis dizainas
- 3D modeliavimas
- Brėžiniai gamybai
Endūrinis balerinas
800cc *****
Avataras
#7

Surasta beda, uzsakyta siek tiek nauju daliu.

Niekad neskubekit rinkdami varikliu.


Greitu laiku viskas turetu but surinkta
2013 Gegužės 16 14:44 Mechanikos inžinierius

- Produkto dizainas
- Industrinis dizainas
- 3D modeliavimas
- Brėžiniai gamybai
Narys
125cc **
#8

Visad kėlė šypseną žmonės, pradedantys burti morini variklius ir dar orinukus. :D Smagiausia, kad rezultate važiuoja vis vien ne taip kaip norėtųsi ir teisingai suburtas ir sureguliuotas piaggio variklis net standartiniu, bet teisingai išportintu cilindru, 17,5mm ar didesniu dellorto karbu, burtu standartiniu lepestokų nameliu, ir sportine transmisija (nors galima išburt ir standartinę nesunkiai) ir galingesniems cilindrams skirtu duslintuvu praskris pro šoną be vargo :) Beje, nežinau dėl kokių priežasčių buvo pasirinktas Airsal cilindras, bet jie niekad nepasižymėjo patvarumu ir kokybe.
2013 Gegužės 16 15:31
Endūrinis balerinas
800cc *****
Avataras
#9   +1

O po to tiek priburtas variklis kiek važiuoja?


Teisingai išportintas, tai čia su spec staklėmis pagal visus flow paskaičiavimus ar namų salygomis su elektrine dilde iš senuku?

Turbūt su dviem žiedais apsukos renkasi taip pat kaip su vienu? Ar pabūręs viena panaikini?

Matęs aš kaip burtos, orginalios transmisijos su dienos šviesa pasisveikina, palaikius apsukas.

Nežinau kaip seniau buvo su Airsal, bet cilindras puikiai pagamintas ir padengtas nikosilu.
Aišku būtų galima kažkam sumokėt šiek tiek už vardą (100eu daugiau), bet tolkas koks? Nuo to greičiau nevažiuos.

Kritika priimu lengvai bei laukiu patarimu.

O toks burtininkas kaip tu, rink savo britva su pyrdos stabdžiais ir ramus važinėk :)
2013 Gegužės 18 14:58 Mechanikos inžinierius
