LED bendzino lygio matuokle.

| 2009-02-16 kiaunius | 58/28345 žinut.

Puslapiai: 1 2 3

veplys

Auksarankis
900cc

#31

Citata:

Cituoju: kiaunius
Magneto nereik aplinkui pastebejau kad istacius i mazesni vamzdeli Kai tarpas iki gerkonu mazas reikalingas kurkas mazesnis magnetinis laukas kad sureguotu. Tad aplinkui nedesiu bus lengvesnis visas daiktas ir mazesnes pludes reiks.
Dar problema del bangavimo lieka minejo apie kondencatoriu bet ar jis cia shitam reikalui tiks shito dar irgi nezinau... Elektronikos zinios gan miglotos kaikur...

girdejau,kad yra kazkokiu magnetiniu klijuojamu juosteliu.(pats nemaciau).tada ziedo kuri darysi vidineje puseje priklijuotum kokio nori plocio/arba kelias juosteles .
issprestum svorio ir balanso(kad ziedas nebutu pakrypes i viena puse + lengvas-vadinasi mazesnis) problema.
gal ir pazaidus su juosteles plociu pavyktu gerkonu tolygaus ijungimo klausima isspresti.

2009 Vasario 18 10:30

kiaunius

Čioperistas
600cc

#32

Hum juosteles rodos zinau cia labai panashios kaikurios buna kur magnetukai ant shaldytuvo. Dar esu mates tokiu kompiuterio flopiku nuskaitymo irengini paskerdus.

2009 Vasario 18 12:26

DainiusD

Čioperistas
1200cc

#33

kamštis tirpale bringsta, dėl to jis ir sandarus kamštis

2009 Vasario 18 14:09 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems

kiaunius

Čioperistas
600cc

#34

Na kad kamshtis bringsta cia jau nuo skyles ir kamshcio dydzio priklauso tad didesne skyle ishdrozus kamshti gali jis bringti kiek nori. (+)

Sujungti su 3 kontaktu herkonais ir kashkaip panaudojant dar papildomu varzu nepavyko :/ Shios minties atsisakyta. Kokas ieka vienintelis jau aptartas varijantas kai sureguliuojami tarpai tarp gerkonu ir magneto kad kuo tiksliau isijungtu ir ishsijungtu kitas.
Pradedu kuo toliau tuo labiau isitikinti kad pludes ir patenciometro sprendimas yra antiek genealus kad jo pakeisti beveik neimanoma...
Paprastas ir abai efektyvus. Na pludes gamyklines laukiu kol atsius tad dar bandoma ishrasti nauja dvirati.

[Redaguota 2009-2-18 kiaunius]

2009 Vasario 18 17:55

Theo

Plentinis endūrininkas
600cc

#35

geda... studijuoju telekomunikaciju inzinerija VGTU EF, o nieko cia nesuprantu...

reik susimt

2009 Vasario 18 18:06 05' DL 650 Wee-Strom

kiaunius

Čioperistas
600cc

#36

Nieko nepergyvenk ash jau ir pats pradedu nebesuprasti kaip cia ishsisukti akd viskas veiktu

2009 Vasario 18 18:12

DainiusD

Čioperistas
1200cc

#37

Citata:

Cituoju: kiaunius
Na kad kamshtis bringsta cia jau nuo skyles ir kamshcio dydzio priklauso tad didesne skyle ishdrozus kamshti gali jis bringti kiek nori. (+)

Sujungti su 3 kontaktu herkonais ir kashkaip panaudojant dar papildomu varzu nepavyko :/ Shios minties atsisakyta. Kokas ieka vienintelis jau aptartas varijantas kai sureguliuojami tarpai tarp gerkonu ir magneto kad kuo tiksliau isijungtu ir ishsijungtu kitas.
Pradedu kuo toliau tuo labiau isitikinti kad pludes ir patenciometro sprendimas yra antiek genealus kad jo pakeisti beveik neimanoma...
Paprastas ir abai efektyvus. Na pludes gamyklines laukiu kol atsius tad dar bandoma ishrasti nauja dvirati.

[Redaguota 2009-2-18 kiaunius]

O kodėl nepavyko, va tau primityvi schema nereikia nė vienos mikroschemos, į jungiklius nežiūrėk čia Alia gerkonai, varžų nereikia čia programa tūpa, diodai irgi trikontakčiai dviejų spalvų geltonas-žalias, schemoje parodyta, kad pusė bako pilna, nes vidurinis gerkonas persijungė

[Redaguota 2009-2-18 DainiusD]

[Redaguota 2009-2-18 DainiusD]

2009 Vasario 18 19:03 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems

kiaunius

Čioperistas
600cc

#38

taip bet juostele nera tokia koke turi HD ten uzgesta 1 diodas visi lieka degti bet cia visatai neapietai. Ash nesiginciju kad to negalima padaryti paprashciau ir visa kita. Tiesiog mano atveju yra mikroshema kuri reaguoja i varza ne i kontakta. Ir cia visai nebeda.

Sugalvok ka darysi su tarpais kai neivienas herkonas neprisijunge.
Reishke nedega neivienas diodas. O jai bakas aukshtas ir herkonai vienas toli nuo kito reik ilgo magneto. Kas sudaro dideli problematishkuma.
O jai bangavimas kaip jau minejo kashkas kas tada? Ir vel gaunasi shnibshtas su visais gerkonais ir magnetais.

2009 Vasario 18 19:34

veplys

Auksarankis
900cc

#39

Citata:

Cituoju: kiaunius
taip bet juostele nera tokia koke turi HD ten uzgesta 1 diodas visi lieka degti bet cia visatai neapietai. Ash nesiginciju kad to negalima padaryti paprashciau ir visa kita. Tiesiog mano atveju yra mikroshema kuri reaguoja i varza ne i kontakta. Ir cia visai nebeda.

Sugalvok ka darysi su tarpais kai neivienas herkonas neprisijunge.
Reishke nedega neivienas diodas. O jai bakas aukshtas ir herkonai vienas toli nuo kito reik ilgo magneto. Kas sudaro dideli problematishkuma.
O jai bangavimas kaip jau minejo kashkas kas tada? Ir vel gaunasi shnibshtas su visais gerkonais ir magnetais.

gali gi deti ne viena uz kito,o viena salia kito "laipteliais"
nemoku paaiskint

.
na isivaizduok,kad tris gerkonus jungi lygiagreciai vienam diodui(dvieju kontaktu),tiktie gerkonai isdestyti vienas salia kito,bet gerkonu centrai vienoje eileje pagal horizontale,o pvz antro centras auksciau uz pirmo centra kokiais 5mm,o trecias dar 5mm auksciau uz antra.sekanciam vel trys gerkonai tokia pat tvarka...

[Redaguota 2009-2-18 veplys]

2009 Vasario 18 21:05

kiaunius

Čioperistas
600cc

#40

Ir kokia ishto esme ? Niekaip neikertu... gerkonai ijunge varza nuo varzos priklauso koks diodas uzsidegs kuo didesne varza tuo pilnesnis bakas. Principas vienodas tiek pludinem patenciometre tiek cia su bandymu gerkonais tai emuliuoti.

Arba kashko jau pradedu nesuprasti kame esme jai bus gerkonas vienas netoli kito tarkim kas 3mm. Tipo visa gekonu mase butu lugi tarkim 250omh
pats pirmas gerkonas 10omh ir taip kyltu kas 5 omh.... Hum nu tarpinei gerkonai kaip teorishkai padetu, bet kas butu velgi kai priartetu tarkim prie gerkono kuris turi ijungti led dioda nr2 ir pvz ijunge uztai atsakynga gerkona ir shale esanti... Hum...
Ishvada - Varza tampa didesne truputi nei reik kad isijungtu diodas bet mazesne nei reiktu kad isijungtu 3diodas.

Na gan logishka su laipteliu sudeliotais gerkonais bet blyn cia ju kalno i baka reiktu 1 ilgis mazdauk 1,5cm ir kaina 5lt !

Kas gaili pasakyti mazdauk normalaus moco bako auskhti... Negaliu pamatuoti kolkas. ???

Va dabar man ponai ir dashilo Veplys teisus todel tos bekontaktes pludes ir kainuoja apie 300lt
http://ecx.images-amazon.com/images/I/41MJ29N88bL._AA280_.jpg

Va cia kas per stebuklas rasho lik ir kad galima nupjauti.
http://www.remarkind.com/a_FuelSender_ds.jpg
Nejau plude vidui irgi kashkas nesirisha....

Ten turbut kimshte prikimshta gerkonu kurie junginejasi kad ir vienu metu po kelis bet taip sudaro pomaza varzos didejima kad ir su nedideliu nukrypimu kuris netrugdo atvaizduojami rodyklei dirbti spidometre kokiam pvz....

VEPLYS TIKRAS AUKSARANKIS PUIKI IDEJA. Brangi bet puiki

[Redaguota 2009-2-18 kiaunius]

2009 Vasario 18 21:45

DainiusD

Čioperistas
1200cc

#41

taip galima daryti persidengima su gerkonais Veplys teisus, padarai ilgą montažinę plokštę ir sudedi visus varžiokus,
bet pažvelgęs į tavo paskutinę nuorodą man kilo mintis su ne įtampos o srovės matuokliais, paimk ilgą montažinę plokštę si dviem ilgais neįzoliuotais takeliais ir panardink į slojniką su benzu, prijunk ometrą arba paduok pvz 1voltą pakabink varžiuką (apkrovą lygiagrečiai) ir matuok su mili ampermetru, aš tikiu, kad kuo labiau nardinsi tuo kitas reikšmes gausi, nebus jokių mechaninių dalių, bet gausi kintamas reikšmes, beliks tik jas atvaizduoti... ir sukalibruoti, beje tai ir pigus variantas, nereiks krūvos gerkonų.. benzas juk laidus, galima ir vieną laidininką naudoti kitas bus bakas...pagalvok (h)

2009 Vasario 19 08:42 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems

kiaunius

Čioperistas
600cc

#42

Taip DainiusD beveik visishkai teisus del paskutines nuorodos. Ash maniau kad shi matuokle turi kokia tai plude pasirodo nevelnio nera neivienos judancios dalies. Atburiau ir shita daikta labai gudrus ir visishkai idialus. Netgi galima pacia matuoke pjaustyti norimo ilgio.
Gudrumas tame kad konstrukcija sudaro 2 vienas i kita sumauti skirtyngo dydzio vamzdukai. Ir jie matuoja ne varza ar itampa o nezinau kaip cia ishsireikshti... Matuoja kondencatoriaus talpuma o shiuo atveju visas bakas tampa vienas didelis kondencatorius. Zinoma benzino lygiui krintant elektrinio lauko kondencavimas ar kaip cia pasakius krenta. Gal nemoku nupasakot savu zodziu bet kashkas tokio... Bangavimas praktishkai jokios itakos neturi kas yra nuostabu. Labai dazna tokio pobudzio matuokles sistema sutinkama orlaiviuose, laivuose.
Visa nakti gal iki 4 prasedejau bandydamas surankioti kokios nors informacijos. Imanoma toki reikala sukonstruoti bet turbut atsisakysiu jau nes pazvelgus i shemas man kaip nebaigusiam jokios su elektronika susijusios profesijos jau darosi ta riba kai nebesuprantu visishkai.

O su 2 juostelem ir benzinu stikaini pamatuosiu butinai gal koks atradimas bus ir pavyks pritaikyti.
Kaip bebutu sprendimas atrastas su kalnu gerkonu.

Dekoju uztai Vepliui !

[Redaguota 2009-2-19 kiaunius]

2009 Vasario 19 08:59

DainiusD

Čioperistas
1200cc

#43

1961m Lietuvos elektrinėje tik vietoje benzo naudojant druskos tirpalą, buvo reguliuojamas 6kV balansavimo staklių variklis į tirpalą buvo kišami peiliai, kurie kuvo prijungti prie variklio apvijų antrųjų galų, kuo peilis įkišamas giliau, tuo tarp peilių būdavo didesnis kontaktas ir variklis sukdavosi greičiau, taiva kišk į sloijniką su benzu du laidus ir ne tik pagal gilį bet ir pagal laidininkų plotą ir atstumą tarp jų gausi skirtingas reikšmes, reikšmės bus srovinės mA eilės, geriau naudoti rodyklinį ampermetrą.
Na sėkmės studente :-)

2009 Vasario 19 10:14 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems

veplys

Auksarankis
900cc

#44

Citata:

Cituoju: DainiusD
1961m Lietuvos elektrinėje tik vietoje benzo naudojant druskos tirpalą, buvo reguliuojamas 6kV balansavimo staklių variklis į tirpalą buvo kišami peiliai, kurie kuvo prijungti prie variklio apvijų antrųjų galų, kuo peilis įkišamas giliau, tuo tarp peilių būdavo didesnis kontaktas ir variklis sukdavosi greičiau, taiva kišk į sloijniką su benzu du laidus ir ne tik pagal gilį bet ir pagal laidininkų plotą ir atstumą tarp jų gausi skirtingas reikšmes, reikšmės bus srovinės mA eilės, geriau naudoti rodyklinį ampermetrą.
Na sėkmės studente :-)

Na,druskos tirpalas turi nebloga /palyginti zema varza.
su benzu tas reikalas nepraeis.

2009 Vasario 19 10:19

DainiusD

Čioperistas
1200cc

#45

Ei seni, man kilo dar viena mintis... (t)

Į slojniką kišk išardytą slankomo potenciometro dalį per kurią smauko šliaužiklis, ta dalis padegta rezistoriumi, kurio varža kinta nuo ilgio, turi gautis aiškus rezultatas nei su dviem laidininkais (h)

[Redaguota 2009-2-19 DainiusD]

2009 Vasario 19 10:25 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems

kiaunius

Čioperistas
600cc

#46

Taip toke minti turejau su grafitu kuiris turi irgi gan geroka varza. pabandysiu sumerkti i benza gal ka ishgausiu koki tai parametra pagal kuri galima bus shibeita spresti.
Geras varijantas gautusi jai isheitu sukonstruoti be pludes visishkai be judanciu daliu. (j)

Na gaila bet nesu studentas jau senokai bet nesamoniu prisigalvoti megejas.
Pabandysiu liaudis davet kalna ideju !

[Redaguota 2009-2-19 kiaunius]

2009 Vasario 19 14:27

DainiusD

Čioperistas
1200cc

#47

oi žmogau sorry, už studentą

tavo profilis labai tuščias, maniau studentas megėjas

2009 Vasario 19 14:56 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems

kiaunius

Čioperistas
600cc

#48

Nieko tokio

Nieko bendro su elektronika nestudijavau.

2009 Vasario 19 14:58

DainiusD

Čioperistas
1200cc

#49

Na tai kaip tau sekasi...?
kur link pasistumėjai

2009 Kovo 2 10:35 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems

kiaunius

Čioperistas
600cc

#50

Turiu bishki sheimoj bedu mama gerokai apsirgo tad negaliu skirti dauk demesio shem reikalaui kolkas.
Neuzilgo parodysiu jau shis beitas pagaminta pats pludes mehanozmas liko tik herkonus sulituoti i vamzdi.

Kagi katik gavau shiokiu tokiu ziniu...

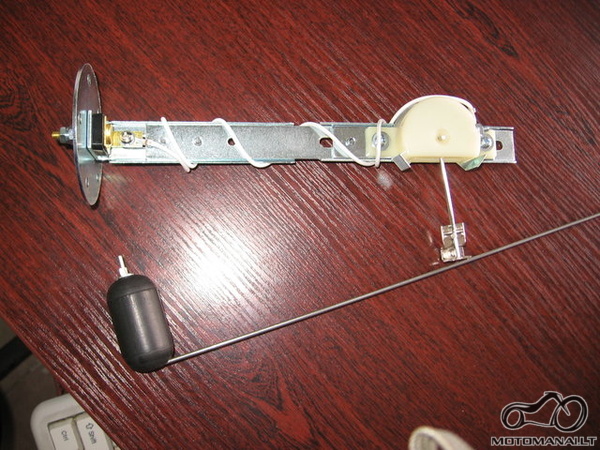

Atkelevo universali bedzino lygio matuokle. Heee paveikliuke kai pirkau atrode kurkas mazesne nei yra ishtikruju

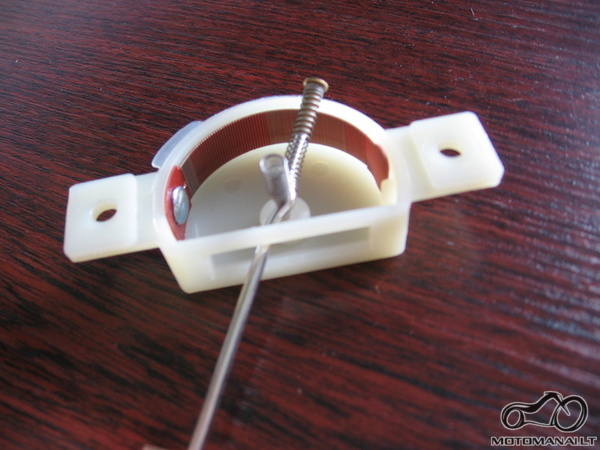

Mehanizmas kaip ir isivaizdavau paprastas ir gudrai sukonstruotas. Shliauziklis ir nicromo ar kokia tai kita viela turinti didoka savaja varza.
Na imanoma ir toki itaisyti bet nepatinka man dydis tad pasilieku atsargini varijanta arba daikta kitam experimentui. Pagal gabarila tai turbut labiau tiktu backai matuyoti o ne 12litru moco bakui (z)

Žiūrėti nuotrauką. Komentarai: 0, 8250

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.

LED bendzino lygio matuokle.

| 2009 Kovo 2 12:00 kiaunius | 0/8250 koment.

Žiūrėti nuotrauką. Komentarai: 0, 8284

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.

LED bendzino lygio matuokle.

| 2009 Kovo 2 12:00 kiaunius | 0/8284 koment.

2009 Kovo 2 12:00 redagavo kiaunius 2009 kovo 2 00:00

DainiusD

Čioperistas
1200cc

#51

Ajo, čia gal skirta kokiam nors versache tulikui bakelio vandeniui matuoti

2009 Kovo 2 22:06 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems

kiaunius

Čioperistas
600cc

#52

Kashkas tokio gal netuikui bet bakui :]]] Gal rimtai isirengti paprikolu tulike plude shita

zinociau kiek vandens yra.... Cia vienas ish tokiu berekalingu reikau kurie daugiau sukelia juoko nei tolko :-)

2009 Kovo 2 22:54

DjOnly

Narys
600cc

#53

Kaip sekas su matuokle?

radau ta ka jau buvo rade, pardavineja.
http://manosparnai.projektas.lt/e107_plugins/forum/forum_viewtopi....

[Redaguota 2009-3-8 DjOnly]

2009 Kovo 8 11:42

DainiusD

Čioperistas
1200cc

#54

aviacijoje bakai gerokai didesni (h)

2009 Kovo 8 13:56 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems

kiaunius

Čioperistas
600cc

#55

Taip apie ta avijacine matuokle mes cia jau apkalbejom, didele rupuz miltai ir pakankamai brungi bet nekiek brungi kiek didele.

Matukle kokas vis dar bildinama tempas suletejo shiektiek bet potruputi juda.

2009 Kovo 8 17:29

DjOnly

Narys
600cc

#56

kolkas manau su herkonais ir varzomis geriausia ideja.

2009 Kovo 9 17:54

DjOnly

Narys
600cc

#57

Kiaunius na tiesa sakant laukiu jau gana ilgokai ka gero papasakosi apie savo projekta. Taigi kaip sekasi? (dar karta)

2009 Kovo 22 20:49

kiaunius

Čioperistas
600cc

#58

Neskubinkit aplanke nelaimes shiektiek. Gerokai apsirgau. Matuokle pusiau sulituota. Ar veiks negarantuoju pats sau 100% :/ Pati pude ir magetas taipat padaryta taipat ir tvirtinimas i baka su sriegiu. Vis dar liko gerkonai ir varzos nes ju suiltuota tik puse. Shiektiek pasveiksiu idesiu nuotrauku.

2009 Kovo 23 18:53

DjOnly

Narys
600cc
