Motomanų Diskusijos » Projektai » SMART-BMW DIESEL

| 2013-02-10 Sokals | 428/200787 žinut.

Puslapiai: 1234..15



Keliauninkas
500cc ***
Avataras
#31   +1

Nu ką, meistras apsiėmė padaryti diskatorių. Lieka laukti žinios.
2013 Vasario 23 09:18 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Keliauninkas
500cc ***
Avataras
#32

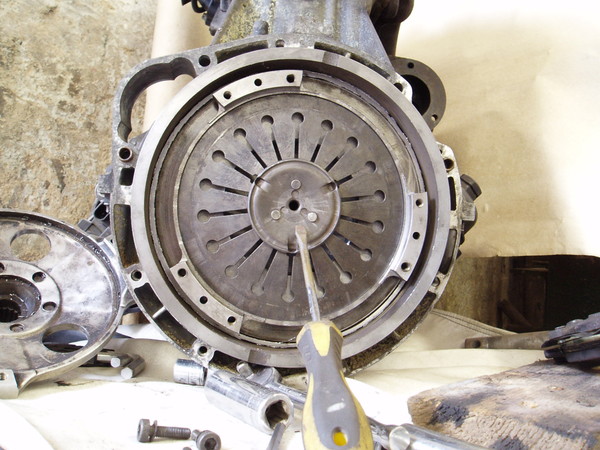

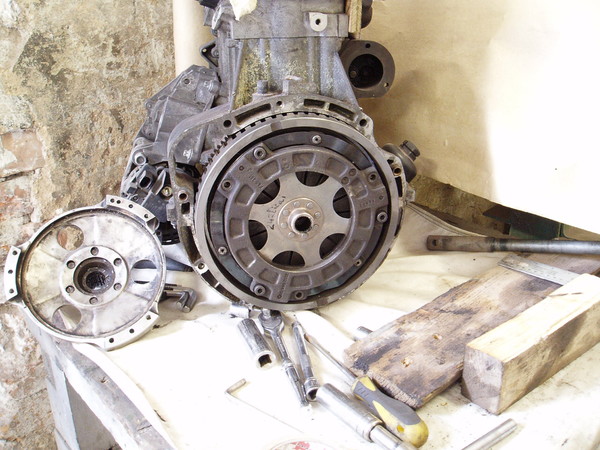

Sveiki,

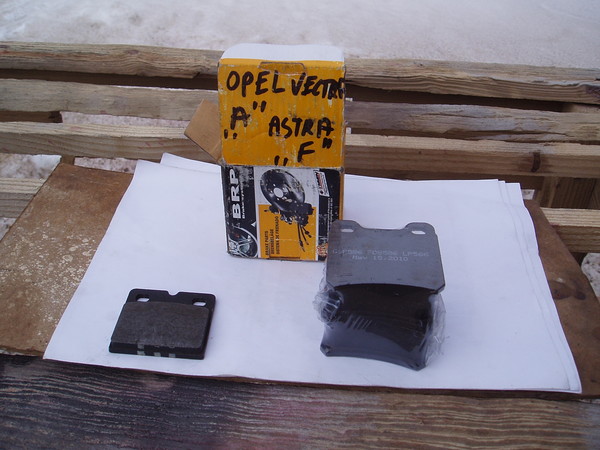

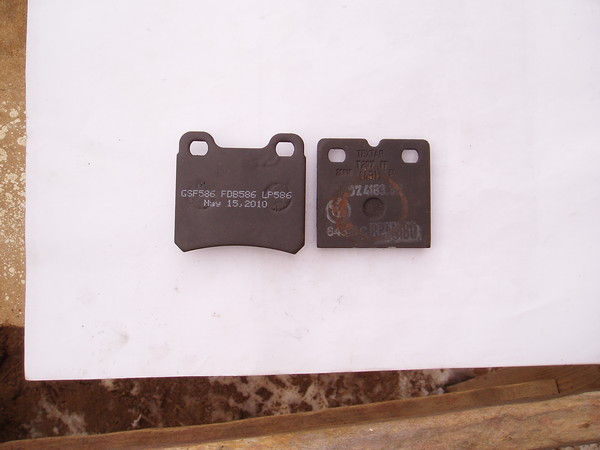

belaukiant žinių iš tekintojo, pasitaikė proga patikrinti savo spėliojimus, kokios auto stabdžių kaladėlės tinka mano BMW. Pasirodo Opel Astra galinės po nedidelės modifikacijos bus pats tas. Reiks pora milimetrų sumažinti gabaritus ir paploninti, nes nauja BMW yra 9mm. Ir visa tai 20 litų :) Šiaip jau dabar esančios visai kaip naujos, bet galvoju turėti atsargines numatomoje tolimoje kelionėje. Nežinia kiek atlaikys originaliosios, kai motociklas bus maksimaliai apkrautas.
Pridursiu, kad BMW kaladėlės vienodos priekinės ir galinės.

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Kovo 6 13:39 redagavo Sokals 2013 kovo 6 11:44 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Keliauninkas
500cc ***
Avataras
#33

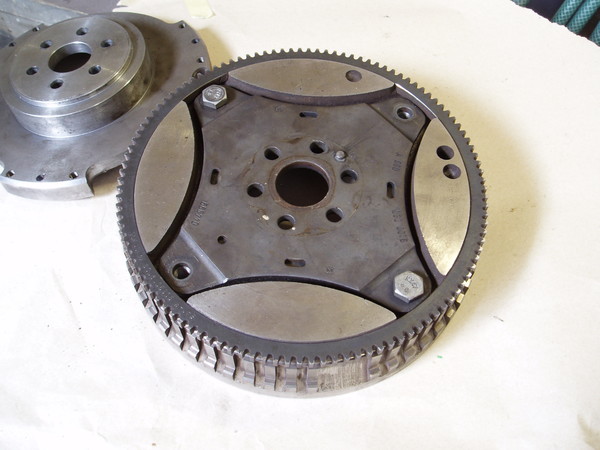

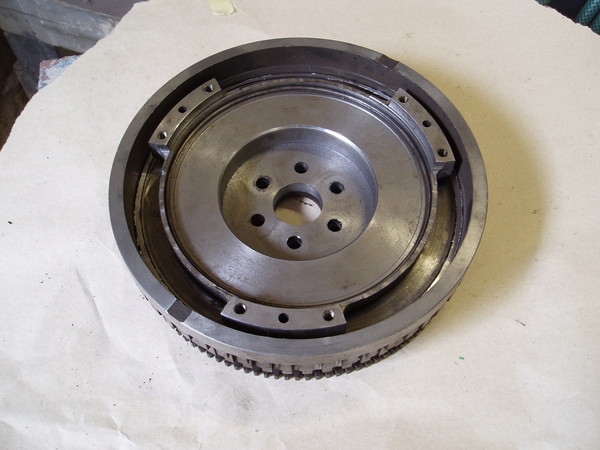

Sveiki,
nagus jau nugraužiau iki alkūnių, bet pagaliau sulaukiau diskatoriaus (s)
Reiks surasti ilgesnius varžtus diskatoriui apie 11 kietumo, sriegis 10M1 -30mm ar ilgesnius, galės patrumpinti.

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Kovo 30 13:31 redagavo Sokals 2013 kovo 30 11:37 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Keliauninkas
500cc ***
Avataras
#34

Paskaičiavau, kad intarpas jungiantis variklį ir dėžę bus 85mm ilgio. Ateinančią savaitę tarabanysiu variklį, dėžę ir geležis pas draugą, kuris turi tinkamos įrangos. Darysim vieną plokštę varikliui, kitą dėžei.

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Kovo 30 13:38 redagavo Sokals 2013 kovo 30 11:44 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Keliauninkas
500cc ***
Avataras
#35

Dar...

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Kovo 30 13:46 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Narys
500cc ***
Avataras
#36

Smagu matyti, kad darbai juda i prieki :)
2013 Kovo 30 13:52
Krapštukas
600cc ****
Avataras
#37

Smagu matyt, kad darbai vyksta kruopsciai ir apgalvotai, vis zvilgteliuar kas naujo padaryta. O "sausainis" bus gaminamas is poros metalo masyvu ar gaminamas liejinys?
2013 Kovo 30 19:18
Keliauninkas
500cc ***
Avataras
#38

Citata:
Cituoju: mazuxx
Smagu matyt, kad darbai vyksta kruopsciai ir apgalvotai, vis zvilgteliuar kas naujo padaryta. O "sausainis" bus gaminamas is poros metalo masyvu ar gaminamas liejinys?


Liejinys būtų prabangu :) Teks pjaustyti ir virinti. Flanšams turiu 15mm plokštę, o intarpui dar reiks nusipirkti 4mm plokštės gabalą.
2013 Kovo 31 09:46 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Krapštukas
600cc ****
Avataras
#39

Tai perejimas bus is 3 ploksciu suvirintas??? Kaip atgaudysit tiksluma, nes net ir 0,5mm neatitikimas tokioj vietoj reikstu "is oro" dylanti sankabos diska ir bereikalingus dezes bei variklio guoliu itempimus... Siulyciau mest metalo (gal net aliuminio) gabala ant koordinatiniu frezavimo stakliu ir turesi uztikrinta daikta. Pamenu kazkada vyrai Papilej i pontiac fierro kiso V8 motora, tai jiem ten gavosi puikiai sitas reikalas, tesa, nereikejo tokio storo, bet nemanau, kad esme keicia.
2013 Kovo 31 12:14
Keliauninkas
500cc ***
Avataras
#40

Citata:
Cituoju: mazuxx
Tai perejimas bus is 3 ploksciu suvirintas??? Kaip atgaudysit tiksluma, nes net ir 0,5mm neatitikimas tokioj vietoj reikstu "is oro" dylanti sankabos diska ir bereikalingus dezes bei variklio guoliu itempimus... Siulyciau mest metalo (gal net aliuminio) gabala ant koordinatiniu frezavimo stakliu ir turesi uztikrinta daikta. Pamenu kazkada vyrai Papilej i pontiac fierro kiso V8 motora, tai jiem ten gavosi puikiai sitas reikalas, tesa, nereikejo tokio storo, bet nemanau, kad esme keicia.


Intarpas 85mm , tokį gabalą ne tik nupirkt, bet dar ir išdrožt tikras kosmosas. Čia ne Monster Garage milijonierių triukai. Prašom kantrybės :) Viskas jau apgalvota ir bus įvykdyta.
Kai bus padaryta, smulkiai paaiškinsiu, kaip padaryti, kad nebūtų to 0,5mm paklaidos.
2013 Kovo 31 12:29 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Endūrinis balerinas
800cc *****
Avataras
#41

8.5cm ant CNC stakliu tikrai ne kosmosas, bet kainuotu maloniai toks daiktas.
2013 Balandžio 1 10:00 Mechanikos inžinierius

- Produkto dizainas
- Industrinis dizainas
- 3D modeliavimas
- Brėžiniai gamybai
Keliauninkas
500cc ***
Avataras
#42   +1

Citata:
Cituoju: Loginanda
8.5cm ant CNC stakliu tikrai ne kosmosas, bet kainuotu maloniai toks daiktas.


Dėkui už vertingas žinias. Šiandien pat liepsiu programuotojų komandai padaryti brėžinius , o ryt mano privatus reaktivinis laineris parveš daiktą iš Kalifornijijos. Pakeliui užsuks Paryžiun, kad Armani su Kalvinu Klainu pasiūtų staltiesę ant kurios rinksiu variklį :D
2013 Balandžio 1 12:04 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Narys
500cc ***
Avataras
#43

Armanis jau kokybes neturi geriau lacoste siuk ;) :D
2013 Balandžio 1 17:16
Endūrinis balerinas
800cc *****
Avataras
#44

Citata:
Originally posted by Sokals
Citata:
Cituoju: Loginanda
8.5cm ant CNC stakliu tikrai ne kosmosas, bet kainuotu maloniai toks daiktas.


Dėkui už vertingas žinias. Šiandien pat liepsiu programuotojų komandai padaryti brėžinius , o ryt mano privatus reaktivinis laineris parveš daiktą iš Kalifornijijos. Pakeliui užsuks Paryžiun, kad Armani su Kalvinu Klainu pasiūtų staltiesę ant kurios rinksiu variklį :D



Na breziniu (techniniu breziniu ir vizualizaciju) visada gali manes paprasyti, o lietuvoje yra daug imoniu kurios uzsiima metalo apdirbimu. Na bet darykit kaip iseina as tik savo nuomone isreiskiau ;)
2013 Balandžio 1 19:12 Mechanikos inžinierius

- Produkto dizainas
- Industrinis dizainas
- 3D modeliavimas
- Brėžiniai gamybai
Vakarėlių liūtas
900cc *****
Avataras
#45

Citata:
Cituoju: Loginanda
Citata:
Originally posted by Sokals
Citata:
Cituoju: Loginanda
8.5cm ant CNC stakliu tikrai ne kosmosas, bet kainuotu maloniai toks daiktas.


Dėkui už vertingas žinias. Šiandien pat liepsiu programuotojų komandai padaryti brėžinius , o ryt mano privatus reaktivinis laineris parveš daiktą iš Kalifornijijos. Pakeliui užsuks Paryžiun, kad Armani su Kalvinu Klainu pasiūtų staltiesę ant kurios rinksiu variklį :D


Na breziniu (techniniu breziniu ir vizualizaciju) visada gali manes paprasyti, o lietuvoje yra daug imoniu kurios uzsiima metalo apdirbimu. Na bet darykit kaip iseina as tik savo nuomone isreiskiau ;)

85mm gylis ant tokiu matmenu tai jau tikrai daug. Pats dirbu su CNC po darbo galeciau isdros jei be kosmonautiniu sferu ir pns, bet paskaiciuok kiek vien ruosinys tokiu metmenu kainuos. Kai ruosinio 90% reik isdrost jau net medziagos buna gaila :) Greiciausiai pats bandyciau virintint is atskiru detalu (ne aliuminio) ir jau tik paskui nufreziuot ta jusu 0.5mm paklaida ant stakliu (aisku tik del to, kad turiu tokia galimybe pasitikrint paklaidas).
Projektas tikrai zavintis ir sekamas! Bus idomu kokioj sventeje pamatyti gyvai.
2013 Balandžio 1 23:24 Gyventi - tai kovoti, kovoti - tai gyventi. (P. O. Bomaršė)
Keliauninkas
500cc ***
Avataras
#46

Na, matyt šį kartą teks suktis savaip.
Ta proga pora klausimų išmanantiems ir turintiems patirties:
1.Kokiu prietaisu surinksite duomenis CNC programai(ašių, tvirtinimų, gabaritų koordinatės)?
2.Gal rekomenduotumėt kas padarytų vienu dantim didesnį chvostoviką reduktoriui. Girdėjau gerų atsiliepimų apie "Krumplitas".
2013 Balandžio 2 08:48 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Vakarėlių liūtas
900cc *****
Avataras
#47

1 lygiai taip kaip surinksi matmenis ir dabar (matavimo prietaisais(pagal manuala)). Dar Loginanda ir solido brezini sake nupaisytu. Tad ten visi duomenys ir bus programai. Arba nesupratau klausimo arba atsakyt buvo paprasciau negu tikejausi :)
2013 Balandžio 2 09:49 Gyventi - tai kovoti, kovoti - tai gyventi. (P. O. Bomaršė)
Keliauninkas
500cc ***
Avataras
#48   -1

Citata:
Cituoju: Zilvitiz
1 lygiai taip kaip surinksi matmenis ir dabar (matavimo prietaisais(pagal manuala)). Dar Loginanda ir solido brezini sake nupaisytu. Tad ten visi duomenys ir bus programai. Arba nesupratau klausimo arba atsakyt buvo paprasciau negu tikejausi :)


Čia skaičiau http://nofalloff.blogspot.com/ ,
Tuesday, May 22, 2012
"...The is the first transmission adapter plate I made from Aluminum. It worked but there were things I wanted to correct and a few features I wanted to add.the 2 major problems with ut was that the holes were not quite right. I modeled them in Solidworks by measuring with a caliper and the were a little off. for the new plate I got the hole locations by scanning the points with the Romer CMM arm and that was far more accurate. the other problem with the old plate was that there weren't enough mounting points for components. there is no sub-frame on this bike and things like body work battery, tanks, accessories have to mount to something. So I added a number of threaded holes that framework or parts can be securely bolted to. This includes that method for the main motor mounts which you will see later...."
kad matuojant slankmačiu gavosi netikslumai gaminyje.

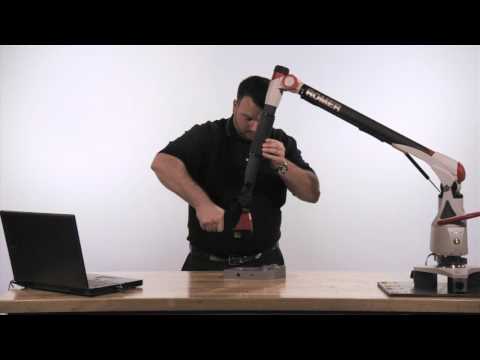

Po to buvo panaudotas - Romer CMM arm - http://www.youtube.com/watch?v=SijGxj1CAs4

2013 Balandžio 2 11:35 redagavo Sokals 2013 balandžio 2 08:43 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Endūrinis balerinas
800cc *****
Avataras
#49

Pirmiausia išsimatuoji tiksliai atstumus tarp skylių, o po užaugini mėsą, taip dirbčiau aš.
Teko braižyti mažo variklio fly wheel. Surenkant brėžinį solidworkse gavosi 99% tikslumas su kitomisdalimis.

Apie krumplita girdejau taipogi tik gerus atsiliepimus.

Zilvitiz - nereikia part time solidworks darbuotojo? :D

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Balandžio 3 09:14 redagavo Loginanda 2013 balandžio 3 06:17 Mechanikos inžinierius

- Produkto dizainas
- Industrinis dizainas
- 3D modeliavimas
- Brėžiniai gamybai
Keliauninkas
500cc ***
Avataras
#50

Krutam. Šiandien pavyko sucentruoti "šaibą" ant variklio. Labai mažas tarpelis tarp plokštės ir diskatoriaus, tik kiek daugiau nei 0.5mm. Nelengva buvo pataikyti išgręžti skyles centravimo "štiftams".
Gal per savaitę prieidamas subursiu. Pasvajot juk galima :D
2013 Balandžio 4 19:23 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Narys
1000cc ******
#51

Sokals, o nebuvo planuose projekto su automatine pavaru deze?
Ar nebuvo net galvota apie tai, ar smartu nera su aut.p.deze?
2013 Balandžio 4 21:44
Keliauninkas
500cc ***
Avataras
#52

Citata:
Cituoju: deuce
Sokals, o nebuvo planuose projekto su automatine pavaru deze?
Ar nebuvo net galvota apie tai, ar smartu nera su aut.p.deze?


Smartuose pavaros jungiamos ranka neminant sankabos pedalo, nes jo nėra. Yra ir automatinis režimas.
Negalvojau tokio konstruot.
Jei daryčiau, tai tikriausiai su variatorium ir išcentrine sankaba kaip olandų TRACK CDI800.
2013 Balandžio 4 22:48 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Narys
50cc *
Avataras
#53

wou wou wou, nu ir kosmosais uzsiimineji, nieko nesuprantu kas cia daros, bet rezultata smalsu pamatyt bus :-) sekmes darbuose
2013 Balandžio 4 23:30
Narys
1000cc ******
#54

Citata:
Cituoju: Sokals
Citata:
Cituoju: deuce
Sokals, o nebuvo planuose projekto su automatine pavaru deze?
Ar nebuvo net galvota apie tai, ar smartu nera su aut.p.deze?


Smartuose pavaros jungiamos ranka neminant sankabos pedalo, nes jo nėra. Yra ir automatinis režimas.
Negalvojau tokio konstruot.
Jei daryčiau, tai tikriausiai su variatorium ir išcentrine sankaba kaip olandų TRACK CDI800.


Tokia mintis man kilo,kai paziurejau kiek vargo su dezes prijungimu prie smarto variklio. Kuro sanaudos betkokiu atveju butu juokingos, ar tai mechanine ar auto deze. O performance rezultatu juk vistiek niekas neplanuoja su tokiu motociklu siekti. Ir kelionese butu superinis variantas, sedi ir rankena sukioji kaip ant pirdapedo.
2013 Balandžio 5 08:11
Keliauninkas
500cc ***
Avataras
#55

Šiek tiek kūrybinių kančių vaizdų (s)

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Balandžio 5 21:06 redagavo Sokals 2013 balandžio 5 18:10 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Keliauninkas
500cc ***
Avataras
#56

....

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Balandžio 5 21:13 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Čioperistas
1200cc ******
Avataras
#57   +2

Belieka palinkėti, kad įkvėpimo užtektų. Įdomus projektas, sėkmės (h)
2013 Balandžio 6 09:59 Vilkolakiai (R) Ziemai priimam saugoti motociklus Vilniuje. Saugu, sausa, patikima, signalizacija akumuliatorių pakrovimas, gera kaina. Rezervacija i PM. Pirmenybe jau laikusiems :D
Keliauninkas
500cc ***
Avataras
#58

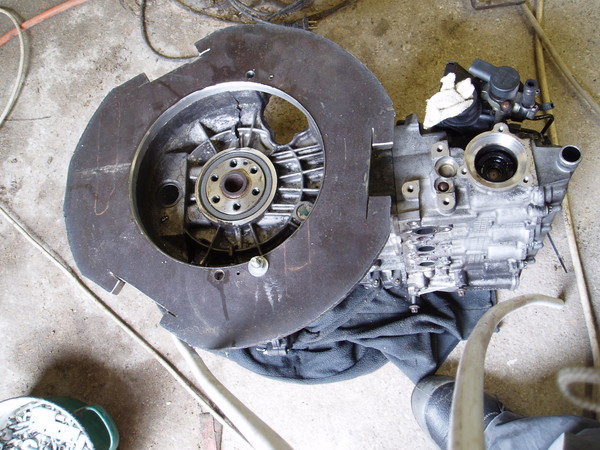

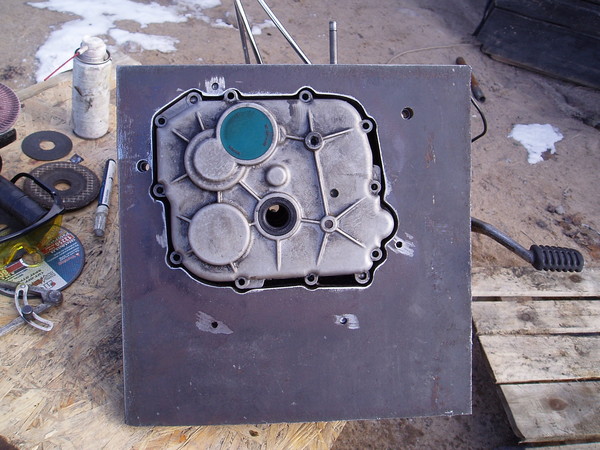

Dėžės plokštės gamyba. Šiandien dar spėjau nusitekinti laikiną centravimo veleną. Ryt bandysiu laikinai susegti variklį su dėže ir įkelti į rėmą. Tikiuosi, kad nereiks rėmo rimtai modernizuoti.
Viltis kvailių motina :D

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Balandžio 9 23:06 redagavo Sokals 2013 balandžio 9 20:15 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Keliauninkas
500cc ***
Avataras
#59

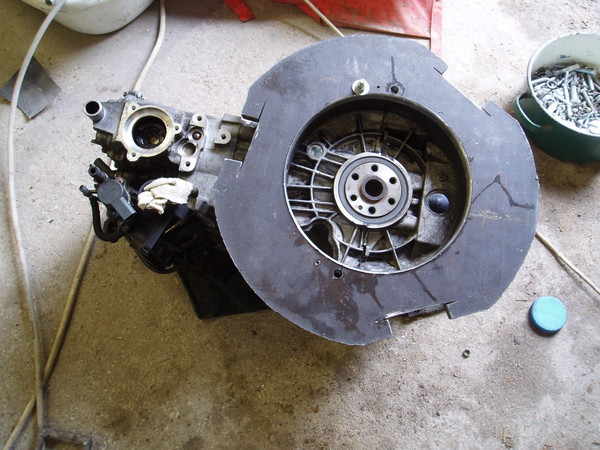

Plokštė ant dėžės.

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Balandžio 9 23:10 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
Keliauninkas
500cc ***
Avataras
#60

Kazilinė!!! :D
Iš pradžių nustačiau variklį vertikaliai, bet taip netilpo. Tada perstačiau kelis laipsnius prieš laiktodžio rodyklę ir viskas OK :D

Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
Kokybiškas nuotraukas mato prisijungę Motomanai.lt nariai.
2013 Balandžio 10 12:59 redagavo Sokals 2013 balandžio 10 10:10 Automobilių ir motociklų restauracija, konsultacija. Špikiuotų ratų tiesinimas, remontas. Smėliavimas 868239189
